Cách chọn nhà máy sản xuất Keystone Jack và Patch Panel đáng tin cậy

Một nhà máy sản xuất linh kiện cáp có cấu trúc đáng tin cậy có thể được khẳng định theo ba cách: nó tự sản xuất dòng sản phẩm đầy đủ, từ phích cắm không dụng cụ và giắc cắm keystone cho đến tấm vá và tấm mặt, nó có các chứng nhận được công nhận như UL, CE, RoHS và ISO9001, đồng thời nó có thể hiển thị hồ sơ chất lượng có thể truy nguyên cho mỗi lô sản xuất. Người mua kiểm tra ba điểm này trước khi đặt hàng sẽ tránh được phần lớn các vấn đề về nguồn cung ứng thường gặp khi mua cáp mạng, bao gồm kích thước cổng không nhất quán, lớp mạ tiếp xúc không ổn định và mã màu không khớp giữa các phụ kiện.

Sản xuất phích cắm không dụng cụ, phích cắm RJ45 được bảo vệ và đầu nối RJ45

Một nhà máy sản xuất phích cắm không dụng cụ chế tạo các đầu nối RJ45 kết thúc trên cáp mà không cần dụng cụ uốn, sử dụng cơ cấu khóa bằng lò xo hoặc vít thay vì các lưỡi đục lỗ thường thấy trên dây chuyền sản xuất đầu nối RJ45 truyền thống. Điều này quan trọng đối với người lắp đặt vì phích cắm uốn tiêu chuẩn phụ thuộc rất nhiều vào việc hiệu chỉnh dụng cụ, trong khi đầu nối không cần dụng cụ giữ cho đầu nối luôn nhất quán giữa các kỹ thuật viên tại chỗ.

Mạ tiếp xúc

Các nhà máy sản xuất đầu nối không cần dụng cụ đáng tin cậy sử dụng lớp mạ vàng chớp trên các chân tiếp xúc, thường có phạm vi từ 15 đến 50 micro inch, để chống lại quá trình oxy hóa và giữ cho tổn hao chèn ổn định trong các chu kỳ tiếp xúc lặp đi lặp lại.

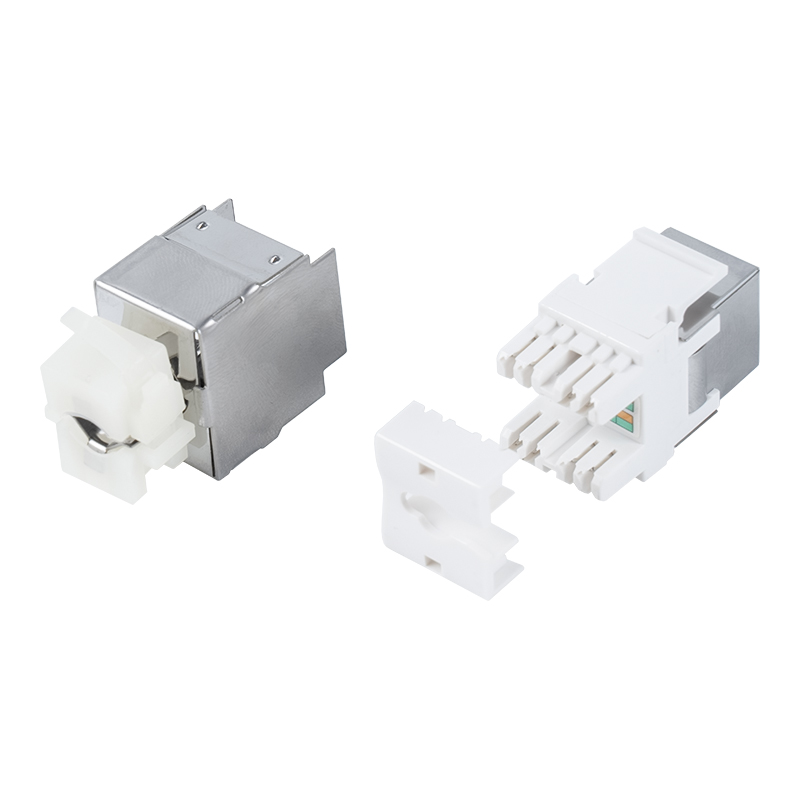

Phiên bản được bảo vệ

Nhà máy sản xuất phích cắm không dụng cụ RJ45 được bảo vệ sẽ bổ sung thêm vỏ kim loại và đường dẫn dây thoát nước xung quanh khối tiếp xúc, cần thiết ở bất cứ nơi nào cáp chạy gần động cơ, chấn lưu chiếu sáng hoặc đường dây điện công nghiệp tạo ra EMI.

Dung sai nhà ở

Dung sai ép phun trên vỏ phích cắm sẽ kiểm soát mức độ khớp chốt vào giắc cắm keystone hoặc cổng bảng vá lỗi, đây là một cách dễ dàng để đánh giá chất lượng dụng cụ trong quá trình kiểm tra tại nhà máy.

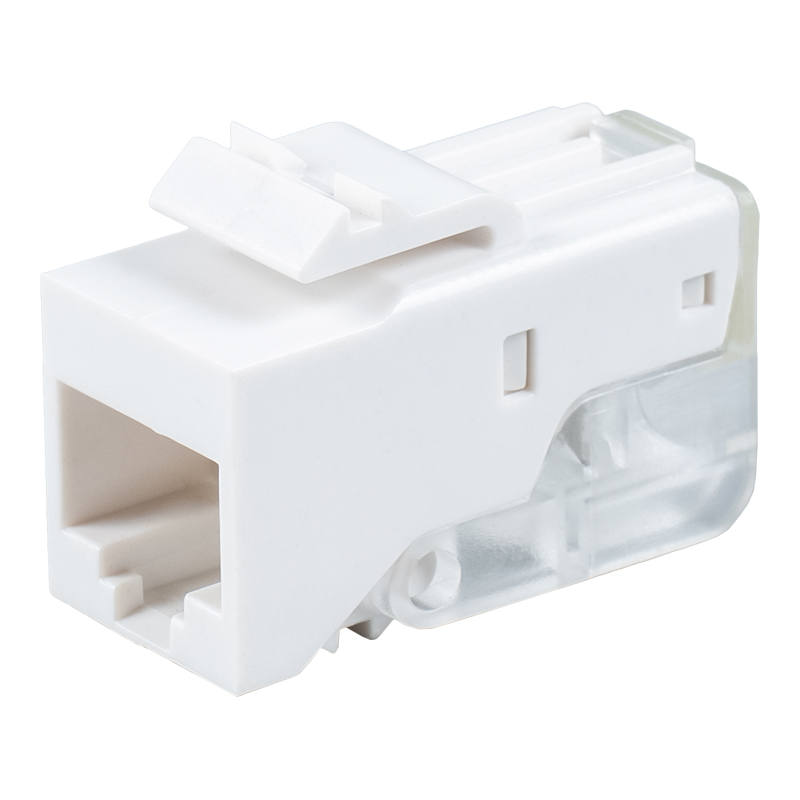

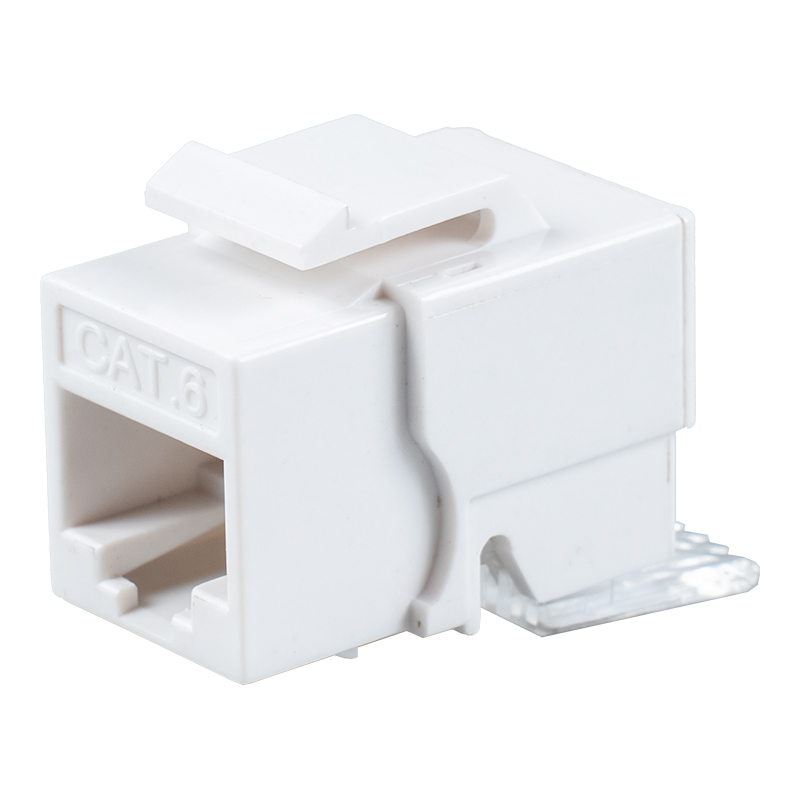

Tùy chọn Jack Keystone, Jack mô-đun và Jack Keystone 90 độ

Nhà máy sản xuất giắc cắm keystone và nhà máy sản xuất giắc cắm mô-đun đang mô tả một cách hiệu quả cùng một dòng sản phẩm, vì yếu tố hình thức keystone là phần chèn mô-đun gắn vào tấm mặt hoặc bảng vá lỗi. Quyết định thiết kế chính mà người mua phải đối mặt là giữa giắc cắm thẳng và giắc cắm keystone 90 độ, định tuyến cáp sang một bên để lắp đặt ở những nơi có giới hạn độ sâu của tường hoặc tủ.

tính năng	Jack Keystone tiêu chuẩn	Jack Keystone 90 độ
Hướng thoát cáp	Thẳng lưng	Góc cạnh
Phù hợp nhất	Tấm vá mở, hộp treo tường tiêu chuẩn	Hộp đáy nông, tấm mặt có độ nghiêng thấp
Phương pháp chấm dứt	Cú đấm IDC 180 độ	Cú đấm IDC 180 độ
Chu kỳ giao phối định mức điển hình	750 chu kỳ trên mỗi tham chiếu TIA-568	750 chu kỳ trên mỗi tham chiếu TIA-568

Khi kiểm tra một nhà máy sản xuất giắc cắm keystone, hãy yêu cầu mức độ ngọn lửa của nhựa vỏ. Nhựa được xếp hạng UL94V-0 là loại nhựa cơ bản mà hầu hết các thông số kỹ thuật của trung tâm dữ liệu đều yêu cầu và nó phải nhất quán trên cả phiên bản giắc cắm keystone thẳng và 90 độ.

Khả năng sản xuất tấm vá và tấm mặt

Một nhà máy sản xuất bảng vá lỗi cần các dây chuyền dập kim loại và sơn tĩnh điện để tạo ra các khung 24 cổng và 48 cổng nhất quán, vì bảng bị cong vênh hoặc lệch trục sẽ làm mất khoảng cách giữa các cổng trên toàn bộ giá đỡ. Một nhà máy sản xuất tấm mặt hoạt động ở quy mô nhỏ hơn nhưng vẫn cần tính nhất quán của khuôn, bởi vì tấm mặt không nằm sát tường là một trong những lời phàn nàn phổ biến nhất mà những người lắp đặt đưa ra.

Người mua tìm nguồn cung ứng cả hai sản phẩm từ một nhà cung cấp duy nhất được hưởng lợi từ việc cắt cổng phù hợp, vì giắc cắm keystone từ cùng một nhà máy đó được đảm bảo gắn vào bảng vá và tấm mặt của nó mà không cần bộ chuyển đổi phụ.

24/48

Số lượng cổng của bảng vá lỗi phổ biến

1 đến 6

Cổng trên mỗi thiết kế tấm mặt

1U / 2U

Chiều cao bảng giá tiêu chuẩn

Dòng sản phẩm cáp cấu trúc lõi

Các dòng sản phẩm được tham chiếu trong hướng dẫn này được sản xuất cùng nhau trên một sàn sản xuất, giúp giữ cho kích thước cổng, lớp mạ và màu sắc vỏ nhất quán trong toàn bộ quá trình lắp đặt.

Ổ cắm không cần dụng cụ

Jack Keystone

tấm mặt

Bảng vá lỗi

Trình quản lý cáp

Phụ kiện quản lý cáp, hộp gắn, hộp dưới cùng và bộ ghép nối nội tuyến

Ngoài đầu nối và giắc cắm, một đơn đặt hàng cáp hoàn chỉnh thường bao gồm một số danh mục phụ kiện mà một nhà máy quản lý cáp có thể cung cấp cùng nhau.

Trình quản lý cáp
Bộ quản lý cáp ngang và dọc giữ cho các dây vá được sắp xếp ở trên và dưới bảng vá, giảm căng thẳng cho các cổng đã kết thúc và thực hiện các di chuyển hoặc thay đổi sau này để theo dõi nhanh hơn nhiều.
Hộp gắn
Một nhà máy sản xuất hộp lắp đặt sản xuất các hộp bề mặt giữ tấm mặt trên vách thạch cao hoặc bê tông ở những nơi không có hốc tường, phổ biến trong các dự án trang bị thêm và các tòa nhà công nghiệp.
Hộp dưới cùng
Hộp đáy là phần vỏ lõm được đặt vào tường trước khi hoàn thiện và nhà máy sản xuất hộp đáy cần phải điều chỉnh kích thước lỗ mở của nó phù hợp với phạm vi tấm mặt mà nó sẽ được ghép nối.
Bộ ghép nối nội tuyến
Một nhà máy sản xuất bộ ghép nối nội tuyến sản xuất các đầu nối dạng thùng nhỏ dùng để nối hai đường cáp từ đầu đến cuối, điều này thường thiết thực hơn việc kéo cáp xuyên qua bức tường hoặc trần nhà đã hoàn thiện.

IP68

Nhà máy kết nối IP68 cho các ứng dụng ngoài trời và công nghiệp

Một nhà máy sản xuất đầu nối IP68 xây dựng các biến thể kín của cùng một họ phích cắm và giắc cắm keystone để sử dụng bên ngoài vỏ tòa nhà. Theo tiêu chuẩn IEC 60529, xếp hạng IP68 có nghĩa là vỏ hoàn toàn kín bụi và vẫn được bảo vệ chống ngâm nước liên tục ở độ sâu hơn một mét, đây là tiêu chuẩn cho hoạt động camera quan sát ngoài trời, đường dây tự động hóa công nghiệp và thiết bị không dây trên mái nhà.

Vì miếng đệm kín tăng thêm độ dày xung quanh thân đầu nối nên nhà máy sản xuất đầu nối IP68 phải xác nhận rằng sản phẩm vẫn vừa với các tấm mặt tiêu chuẩn và hộp dưới cùng hoặc cung cấp vỏ bọc định mức ngoài trời phù hợp bên cạnh nó.

Tham chiếu băng thông trên các danh mục cáp

Giắc cắm Keystone và bảng vá lỗi được đánh giá là phù hợp với loại cáp đồng mà chúng kết thúc. Biểu đồ bên dưới trình bày băng thông được chứng nhận cho từng danh mục như được xác định trong tài liệu tham khảo TIA-568, đây là con số mà nhà máy có thể báo giá cho bất kỳ giắc cắm hoặc bảng điều khiển nào trong danh mục của mình.

100 MHz Cat5e

250 MHz Cat6

500 MHz Cat6A

600 MHz Cat7

2000 MHz Cat8

Vị trí của các điểm kiểm tra kiểm soát chất lượng trong sản xuất

Các nhà máy sản xuất cáp có cấu trúc thường trải rộng việc kiểm tra qua bốn giai đoạn thay vì dựa vào một lần kiểm tra cuối cùng duy nhất. Kiểm tra nguyên liệu thô sàng lọc các lô đồng và nhựa, trong quá trình kiểm tra sẽ kiểm tra độ chính xác của cú đột IDC và độ dày lớp mạ trong quá trình chạy, kiểm tra trước khi giao hàng bao gồm sơ đồ dây và tổn thất chèn trên các đơn vị đã hoàn thiện, đồng thời kiểm tra bao bì xác nhận ghi nhãn và số lượng cổng trước khi thùng carton được niêm phong.

Kiểm tra nguyên liệu thô, 20 phần trăm

Thử nghiệm trong quá trình, 35 phần trăm

Kiểm tra trước khi giao hàng, 30 phần trăm

Kiểm tra bao bì, 15 phần trăm

4 giai đoạn

Danh sách kiểm tra đánh giá nhà máy trước khi đặt hàng

Phạm vi sản phẩm chồng chéo. Xác nhận rằng nhà máy sản xuất phích cắm không dụng cụ, giắc cắm keystone, tấm vá và tấm mặt ngay trong nhà thay vì kinh doanh chúng từ các nhà cung cấp riêng biệt.
Bộ chứng nhận. Yêu cầu các tài liệu UL, CE, RoHS, CSA và ISO9001 hiện tại và khớp số chứng chỉ với cơ sở dữ liệu của cơ quan phát hành.
Thử nghiệm mẫu. Yêu cầu bản đồ dây và báo cáo tổn thất chèn trên một lô mẫu nhỏ trước khi thực hiện đơn đặt hàng container.
phụ kiện matching. Xác minh rằng hộp lắp, hộp đáy và bộ ghép nối nội tuyến từ cùng một nhà máy có khớp với tấm mặt và giắc cắm trong cùng một danh mục hay không.
Tùy chọn đánh giá ngoài trời. Nếu bất kỳ bộ phận nào của dự án nằm ở bên ngoài, hãy xác nhận rằng đầu nối và vỏ bọc được xếp hạng IP68 có sẵn từ cùng một dây chuyền sản xuất.

Tìm nguồn cung cấp giắc cắm keystone, bảng vá lỗi, phích cắm không dụng cụ và các phụ kiện của chúng từ một nhà máy giúp giảm nguy cơ không khớp về kích thước và cung cấp một đầu mối liên hệ duy nhất cho hồ sơ chứng nhận và báo cáo thử nghiệm. Xem lại danh sách kiểm tra ở trên trong quá trình kiểm tra nhà máy là một cách thiết thực để xác nhận rằng nhà cung cấp có thể hỗ trợ một dự án từ mẫu đầu tiên cho đến sản xuất toàn bộ container.
