Bảng vá được bảo vệ và không được che chắn: Bạn cần cái nào?

Chọn bảng vá lỗi được che chắn nếu hệ thống cáp của bạn chạy gần động cơ, chấn lưu huỳnh quang, thang máy, thiết bị hàn, phòng MRI hoặc ống dẫn dày đặc dùng chung với đường dây điện. Chọn bảng vá lỗi không được che chắn cho các văn phòng tiêu chuẩn, không gian bán lẻ, trường học và khu dân cư nơi nhiễu điện từ ở mức tối thiểu. Quyết định phụ thuộc vào một câu hỏi: mức độ nhiễu điện gần đường dẫn cáp của bạn là bao nhiêu. Nếu câu trả lời là nhiều, việc che chắn sẽ bảo vệ tính toàn vẹn của tín hiệu; nếu câu trả lời là rất ít, thì phần cứng không được che chắn sẽ mang lại hiệu suất dữ liệu tương tự với chi phí thấp hơn và cài đặt đơn giản hơn.

Điều gì ngăn cách được bảo vệ khỏi công trình không được che chắn

Cả hai loại bảng điều khiển đều có cùng một cáp xoắn đôi và hỗ trợ xếp hạng cùng loại, nhưng cấu trúc vật lý khác nhau ở cổng và mặt sau của bảng điều khiển.

Bảng vá lỗi được bảo vệ (STP/FTP)

Một bảng điều khiển được che chắn bọc mỗi cổng hoặc toàn bộ thân bảng bằng một lá kim loại hoặc lớp bện được liên kết với mặt đất giá đỡ. Tấm chắn này chặn nhiễu điện từ trước khi nó chạm tới các cặp đồng, giúp ngăn chặn nhiễu xuyên âm và nhiễu bên ngoài làm hỏng tín hiệu. Các tấm được che chắn yêu cầu một đường nối đất liên tục từ tấm đến khung giá đỡ và cuối cùng đến mặt đất của tòa nhà, bởi vì tấm chắn không được liên kết có thể hoạt động giống như một ăng-ten và tạo ra tiếng ồn thay vì chặn nó.

Bảng vá lỗi không được che chắn (UTP)

Một tấm nền không được che chắn hoàn toàn dựa vào tốc độ xoắn của các cặp bên trong để loại bỏ nhiễu. Không có tấm chắn kim loại và không cần nối đất, điều này giúp cho việc lắp đặt nhanh hơn và bản thân phần cứng nhẹ hơn và ít tốn kém hơn. Trong môi trường có độ ồn thấp, chỉ riêng việc hủy cặp xoắn là đủ để giữ cho liên kết Cat6 hoặc Cat6A hoạt động tốt trong thông số tỷ lệ lỗi của nó.

Khi bạn cần một bảng vá lỗi được bảo vệ

Việc che chắn sẽ tốn kém khi lắp đặt gần nguồn tiếng ồn ổn định. Bảng bên dưới liệt kê các kịch bản phổ biến được lấy từ môi trường triển khai thực tế.

Sàn công nghiệp và nhà xưởng	Bộ truyền động tần số thay đổi, thiết bị hàn và động cơ lớn tạo ra EMI mạnh mà cáp không được che chắn không thể loại bỏ được.
Trung tâm dữ liệu có mật độ cổng cao	Các dây cáp đi kèm chạy trong các khay dùng chung tạo ra nhiễu xuyên âm lẫn nhau; che chắn cô lập từng liên kết.
Bệnh viện và phòng chụp ảnh	MRI và thiết bị chẩn đoán phát ra nhiễu có thể làm gián đoạn lưu lượng mạng nhạy cảm gần đó.
Tòa nhà có đường dẫn điện chung	Bất kỳ đường chạy song song nào với ống dẫn điện dài hơn vài mét đều được hưởng lợi từ việc che chắn.
Triển khai 10GBASE-T trên Cat6A	Các tần số cao hơn lên tới 500 MHz sẽ nhạy cảm hơn với nhiễu xuyên âm của người ngoài hành tinh, vì vậy, các tấm Cat6A được bảo vệ thường phổ biến trong các bản dựng 10 Gbps mới.

Khi Bảng điều khiển không được che chắn là sự lựa chọn thiết thực

Hầu hết các mạng thương mại và dân cư không bao giờ gặp phải các mức nhiễu được mô tả ở trên. Đối với một văn phòng tiêu chuẩn chạy Cat6 ở tốc độ 1 Gbps hoặc thậm chí 10 Gbps trong giới hạn khoảng cách 37 đến 55 mét, các bảng vá lỗi không được che chắn hoạt động giống hệt với các bảng được bảo vệ về mặt thông lượng dữ liệu. Khoản tiết kiệm này đến từ ba yếu tố: chi phí bảng điều khiển thấp hơn, không cần phần cứng nối đất hoặc dây đai liên kết và chấm dứt nhanh hơn do người lắp đặt không cần quản lý kết nối tấm chắn ở mọi cổng. Đối với trường học, cửa hàng bán lẻ, văn phòng nhỏ và mạng gia đình, không được che chắn là lựa chọn tiêu chuẩn và tiết kiệm chi phí.

So sánh song song

Yếu tố	Bảng vá được bảo vệ	Bảng vá không được che chắn
Từ chối EMI	Cao, chặn tiếng ồn điện bên ngoài	Trung bình, chỉ dựa vào cặp xoắn
Yêu cầu nối đất	Có, liên kết liên tục với đất	Không
Thời gian cài đặt	Cần dài hơn, dây nối đất và kiểm tra liên kết	Ngắn hơn, chỉ bấm lỗ tiêu chuẩn
Chi phí tương đối	Cao hơn, thường nhiều hơn 20 đến 40 phần trăm cho mỗi cổng	Chi phí cơ bản thấp hơn
Phù hợp nhất	Các khu công nghiệp, trung tâm dữ liệu, 10GBASE-T chạy gần EMI	Văn phòng, nhà ở, trường học, cáp thương mại tiêu chuẩn

Dòng sản phẩm Patch Panel được bảo vệ

Dưới đây là mẫu các định dạng bảng vá lỗi được bảo vệ được sản xuất cho cáp Loại 6 và Cat6A, bao gồm số lượng cổng từ 8 đến 24 và chiều rộng giá đỡ từ 10 inch đến 19 inch.

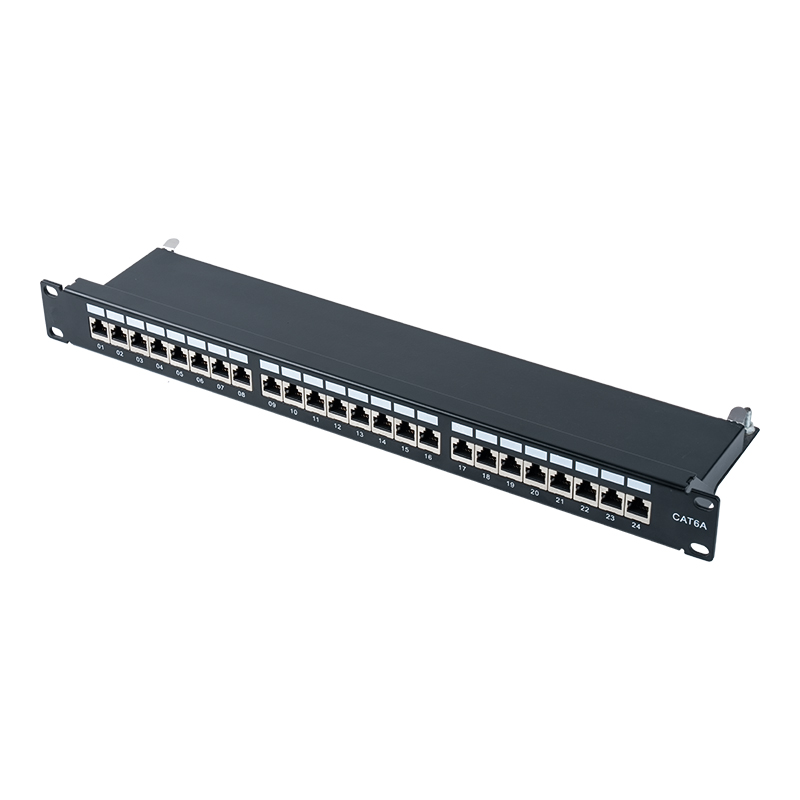

Category 6 19-inch 1U shielded 24-port patch panel

SP-3217SK24-C6A

Cat6 được bảo vệ 24 cổng

Cat6e 19-inch 0.5U shielded 24-port patch panel

SP-3262SK24-C6A

Cat6e được bảo vệ 0,5U

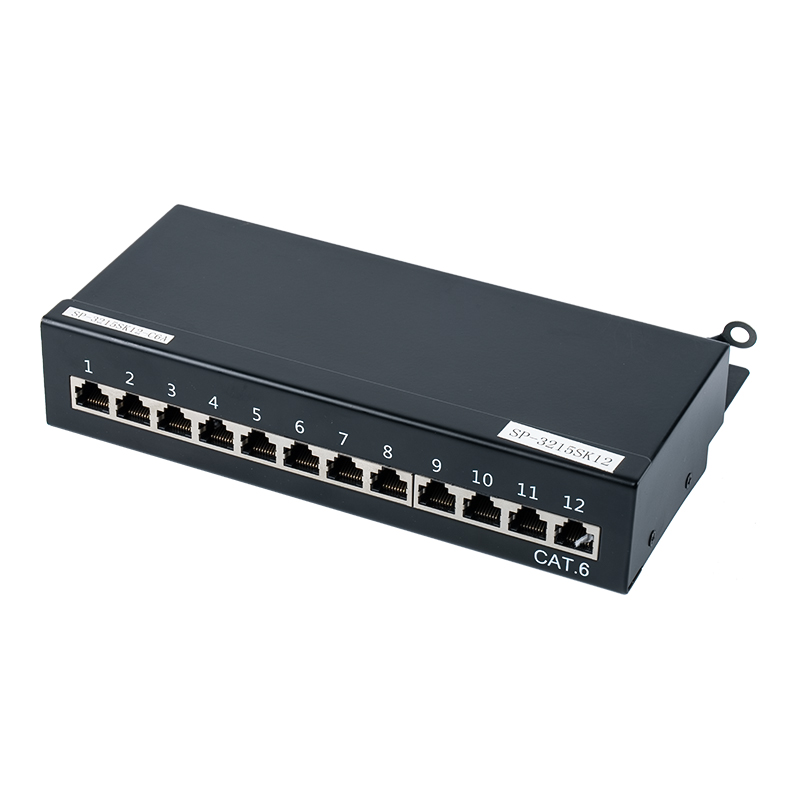

Category 6 1U shielded 12-port patch panel

SP-3215SK12-C6

Cat6 được bảo vệ 12 cổng

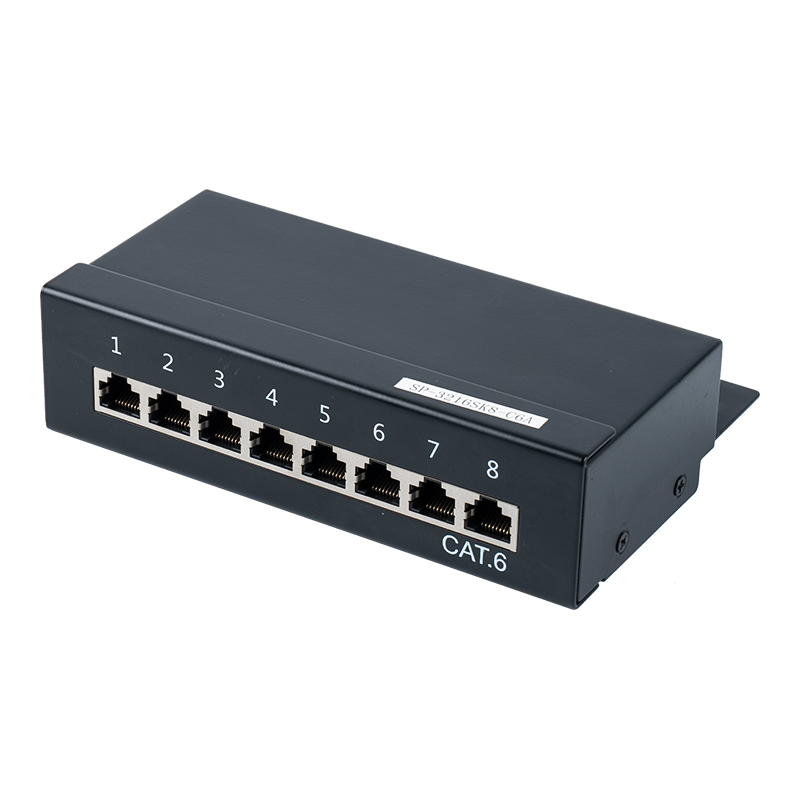

Category 6 1U shielded 8-port patch panel

SP-3216SK8-C6

Cat6 được bảo vệ 8 cổng

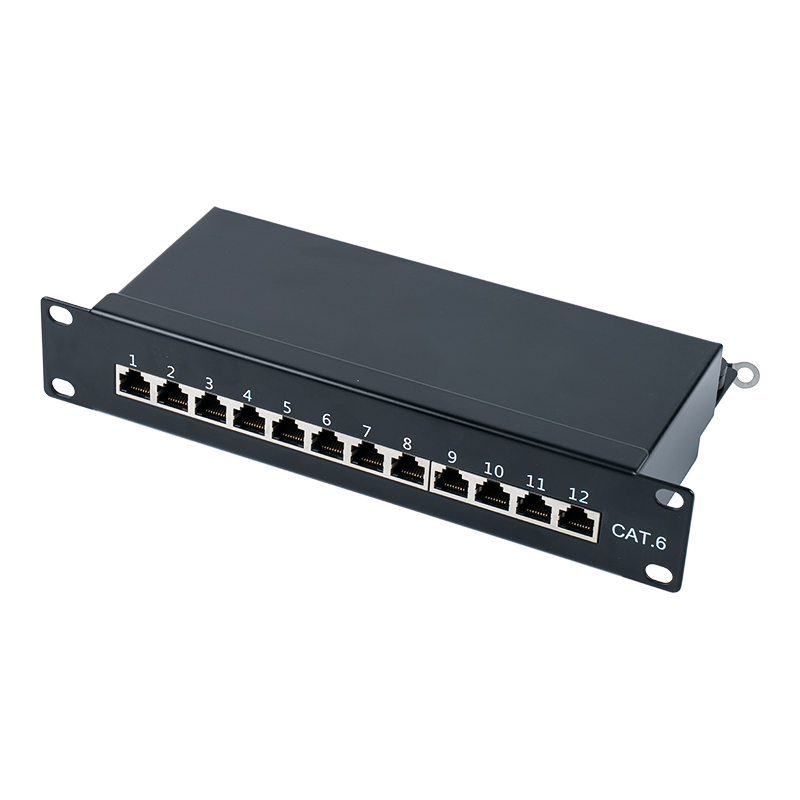

Category 6 10-inch 1U shielded 12-port patch panel

SP-3250SK12-C6

Cat6 được bảo vệ 10 inch

Yêu cầu nối đất cho tấm được che chắn

Bảng điều khiển được che chắn chỉ hoạt động chính xác khi tấm chắn có đường dẫn xuống đất có điện trở thấp. Bỏ qua bước này là lỗi cài đặt phổ biến nhất và có thể làm cho quá trình chạy được bảo vệ hoạt động kém hơn so với quá trình không được bảo vệ.

Liên kết giá đỡ

Bản thân khung giá đỡ cần một dây dẫn nối đất chuyên dụng, thường có kích thước từ 6 AWG trở lên, chạy đến thanh cái nối đất chính của tòa nhà.

Liên kết từng bảng

Các tấm được che chắn sử dụng vấu nối đất, ốc vít hoặc dây đai bện ở khung tấm. Mỗi tấm trong giá phải liên kết với cùng một điểm nối đất để tránh nối đất giữa các tấm liền kề.

Kiểm tra tính liên tục

Sau khi lắp đặt, kiểm tra tính liên tục giữa tấm chắn bảng điều khiển và mặt đất tòa nhà phải đọc tốt ở mức dưới 1 ohm. Bất cứ điều gì cao hơn cho thấy vấu bị lỏng hoặc dây nối liên kết bị thiếu.

Những lỗi thường gặp khi chọn loại bảng điều khiển

Hai sai lầm xuất hiện nhiều lần trong các cuộc kiểm toán hiện trường. Đầu tiên là cài đặt phần cứng được bảo vệ mà không nối đất, điều này làm tăng thêm chi phí mà không cần thêm biện pháp bảo vệ và có thể tạo ra tiếng ồn hoặc tiếng ồn. Thứ hai là sử dụng các bảng không được che chắn trong quá trình chạy dùng chung khay với ống dẫn điện ba pha, dẫn đến hiện tượng mất gói không liên tục và khó chẩn đoán sau thực tế. Việc kết hợp bảng điều khiển với môi trường điện thực tế, thay vì mặc định là một loại trên toàn bộ tòa nhà, sẽ tránh được cả hai vấn đề.

Câu hỏi thường gặp

Bảng vá lỗi được che chắn có cải thiện tốc độ không?

Không. Việc che chắn không tăng tốc độ dữ liệu tối đa của xếp hạng danh mục; nó làm giảm tỷ lệ lỗi trong môi trường ồn ào, giúp liên kết luôn chạy ở tốc độ định mức thay vì giảm xuống tốc độ thương lượng thấp hơn.

Các tấm được che chắn và không được che chắn có thể được trộn lẫn trong cùng một giá không?

Có, nhưng các cổng được che chắn vẫn phải sử dụng dây vá được che chắn và giắc cắm keystone từ đầu đến cuối. Việc trộn lẫn một bảng được che chắn với các dây không được che chắn sẽ làm mất đi lợi ích che chắn cho liên kết đó.

Cáp được bảo vệ có cần thiết cho Cat6A ở tốc độ 10 Gbps không?

Không bắt buộc nghiêm ngặt, nhưng Cat6A được che chắn là thông lệ phổ biến trong các hệ thống lắp đặt dày đặc vì nó làm giảm nhiễu xuyên âm lạ giữa các bó cáp liền kề, yếu tố này trở thành yếu tố quan trọng hơn ở tần số 500 MHz.

Một bảng vá lỗi được che chắn có giá bao nhiêu?

Các bảng được che chắn thường chạy cao hơn từ 20 đến 40 phần trăm trên mỗi cổng so với các bảng tương đương không được che chắn, phần lớn là do vật liệu che chắn bằng kim loại và phần cứng nối đất đi kèm với bảng.
